Comment mesurer le volume courant ?
Définition
Le volume courant est le volume d'air qui entre dans les poumons lors d'une inspiration. (= au volume d'air sortant des poumons lors d'une expiration), c'est à dire volume d'air qui passe dans les poumons à chaque cycle.
Le matériel
Lancer l'Atelier scientifique et choisir puis cliquer sur
Mesure lors d'un enregistrement spirographique
Paramétrage du logiciel
A l'ouverture du logiciel, sélectionner "Spirographie" et cliquer sur "Suite".L'écran se présente de la façon suivante, avec à droite la fenêtre de mesure et à gauche la fenêtre de paramétrage. Cliquer sur
pour configurer et vérifier le matériel.
Choisir ensuite sur
pour tester le matériel.
Suivre les instructions jusqu'à la fin du test.
Lancement de l'enregistrement
Cliquer sur et suivre les instructions à l'écran.
L'enregistrement spirographique se trace à l'écran et s'interprète de la façon suivante :
A tout moment, un repère peut être placé sur le graphique en cliquant sur "repère" ou "repère long".
Si le graphique a l'allure suivante :
assurez-vous que le sujet expire bien dans l'embout et pas par le nez (utiliser un pince nez éventuellement)

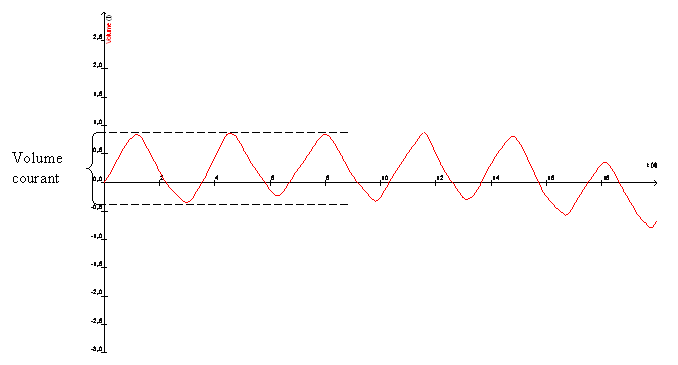

Détermination graphique du volume courant :
Mesure lors d'une exploration fonctionnelle
Paramétrage du logiciel

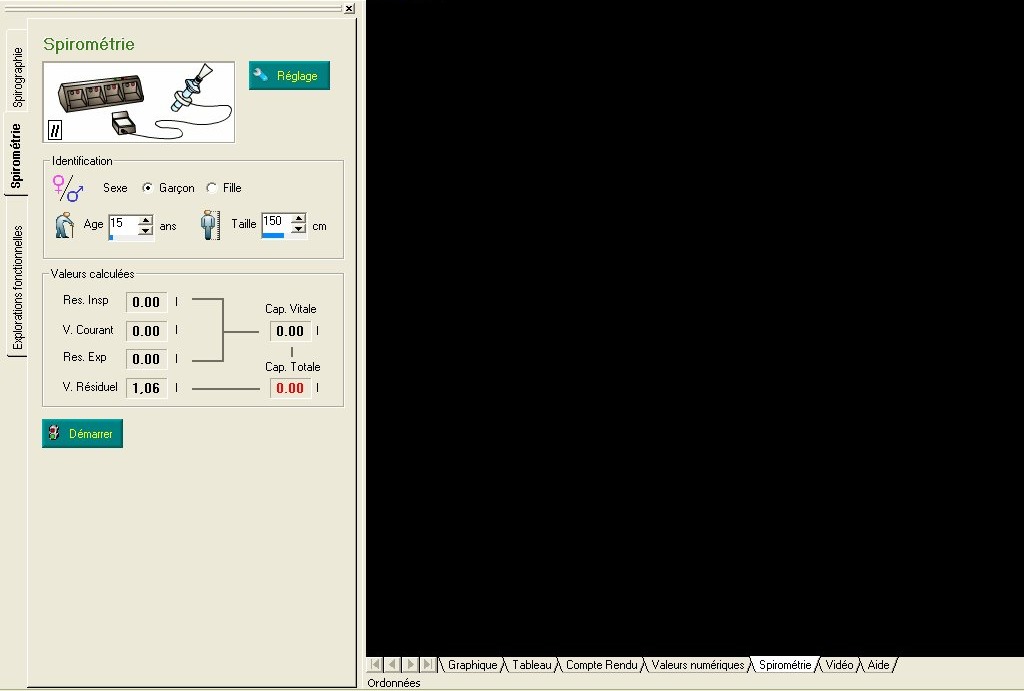

A l'ouverture du logiciel, sélectionner "Spirométrie" et cliquer sur "Suite".L'écran se présente avec à droite la fenêtre de mesure et à gauche la fenêtre de paramétrage.
Cliquer sur
pour configurer et vérifier le matériel.
Choisir ensuite sur
pour tester le matériel.

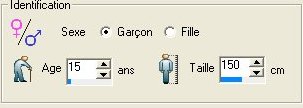

Suivre les instructions jusqu'à la fin du test.Saisir les données correspondant au sujet.
Lancement de l'enregistrement
Cliquer sur et suivre les instructions à l'écran.

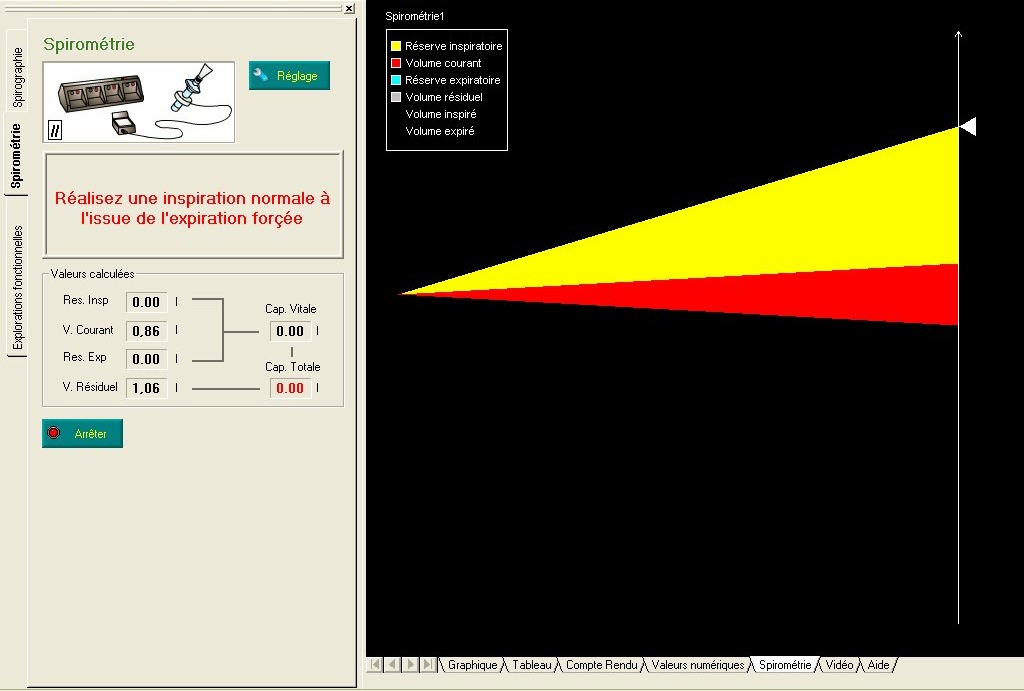

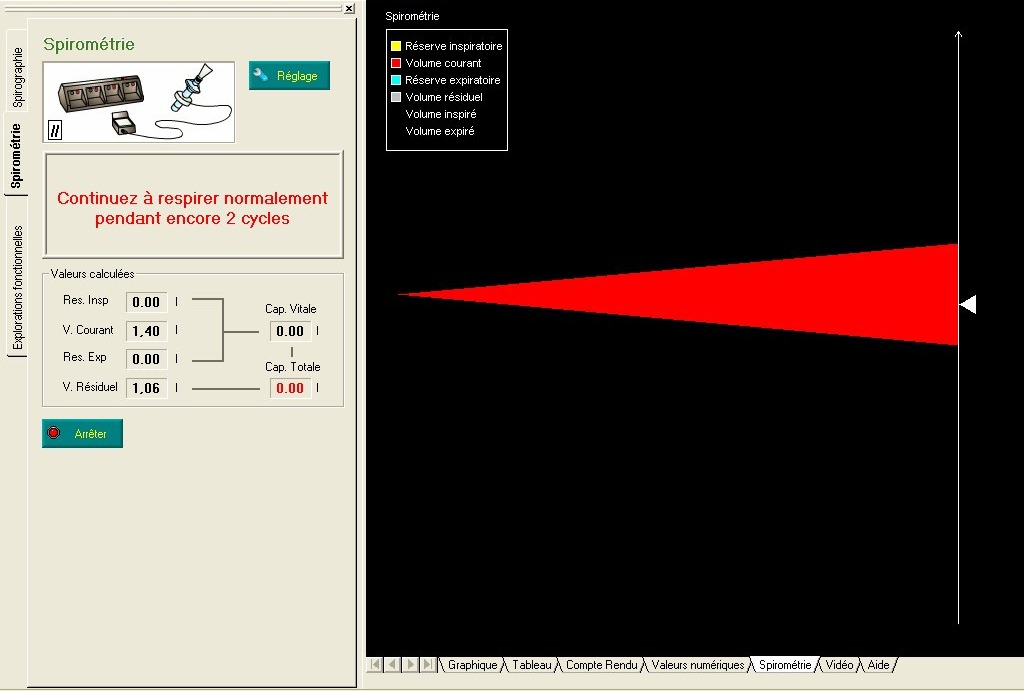

L'enregistrement spirométrique se trace au fur et à mesure. Le volume courant correspond à la zone rouge.

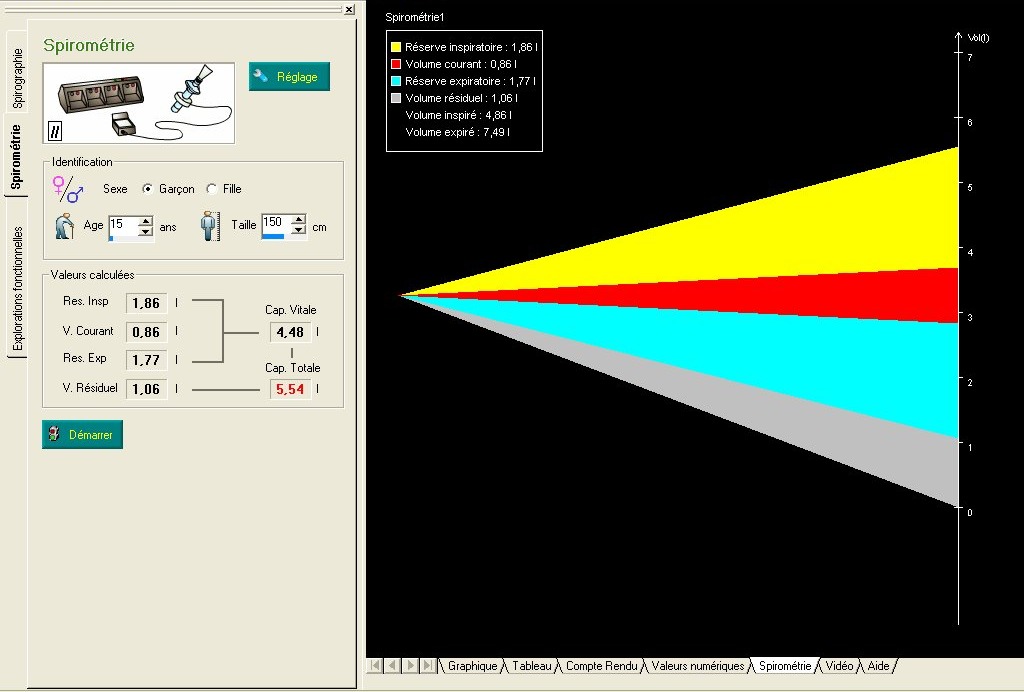

En jaune apparaît le volume de réserve inspiratoire : c'est le volume d'air qui rentre dans les poumons en plus lors d'une inspiration forcée.
En bleu apparaît le volume de réserve expiratoire : c'est le volume d'air qui sort des poumons en plus lors d'une expiration forcée.
En gris apparaît le volume résiduel : c'est le volume d'air qui ne sort pas des poumons même lors d'une expiration forcée.
