Comment mesurer la taille d'un objet sur une image ?
On pourra utiliser le logiciel MESURIM.
L’image affichée est composée de très nombreux pixels. On peut mesurer une quantité de pixels formant une partie de l'image.
La 1ère opération consiste à définir une échelle à l’écran pour faire correspondre ce nombre de pixels à une grandeur mesurée en nm, mm, mm cm….,ensuite on pourra faire la mesure.
Définition de l'échelle
Il faut dans ce cas :
connaître la résolution du scanner ayant numérisé l’objet ;
ou connaître la longueur exacte de l’objet numérisé afin de fabriquer l’échelle à l’écran ;
ou utiliser une image dont l’échelle est déjà inscrite
Charger l'image (fichier, ouvrir + nom de fichier) avec l'échelle.
| Ouvrir le menu Image - Créer/modifier l’échelle |  |

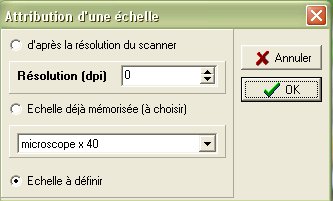

Cocher « échelle à définir" puis
|
 |

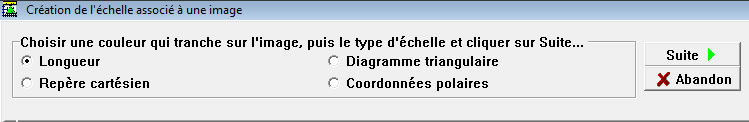

Sélectionner "Longueur" |
Cliquer sur Suite |
 |
|

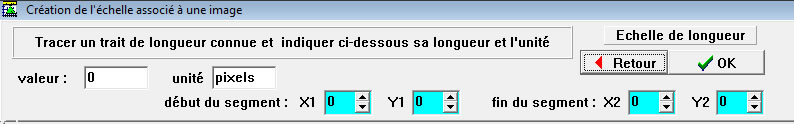

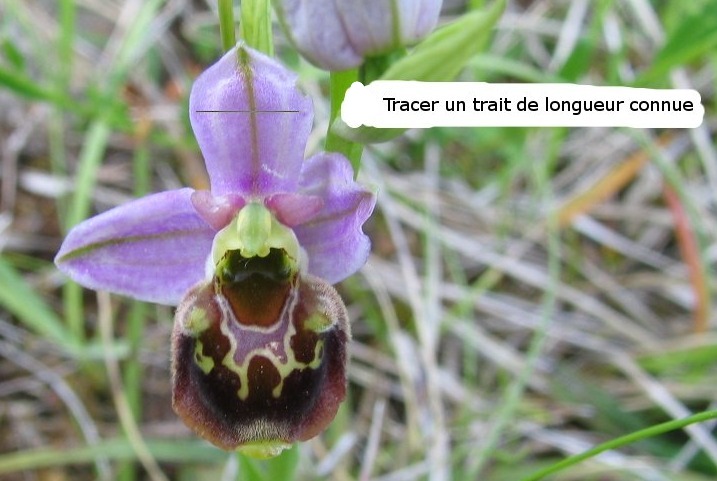

Indiquer la longueur à laquelle correspond ce trait et indiquer l'unité.
Cliquer ensuite sur

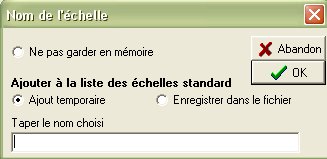

L'enregistrer éventuellement pour une réutilisation ultérieure. Il faut rentrer un nom explicite. Celui ci réapparaitra dans la boîte " attribution d’une échelle " en cochant " échelle déjà mémorisée".
La mesure
Par la suite, pour mesurer, il faut sélectionner l’outil de mesure
puis la nature de la mesure : ici la mesure courante.
Si l'échelle a été définie sur une autre image, ouvrir le menu Image - Créer/modifier l’échelle |
|
Cocher « échelle déja mémorisée" puis choisir l'échelle voulue dans le menu déroulant. Valider par
|
|
La mesure sur l’image se fait en maintenant un clic gauche de souris : tracer un trait correspondant à la mesure à faire sur l'image.

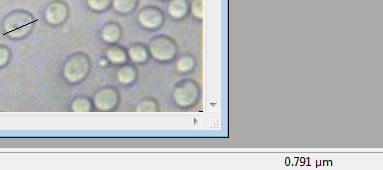

Le résultat apparait en bas de l'écran dans l'unité qui a été attribuée à l'échelle mémorisée.
Exemple en vidéo :
|
