Comment enregistrer un ElectroMyoGramme ?

Définition

Un électromyogramme est un enregistrement de l'activité électrique d'un muscle.

Le matériel

• Des électrodes
• L'adaptateur Electrophy.
• Le logiciel Nerf Muscle pour recueillir les données :

Lancer l'Atelier scientifique et choisir puis cliquer sur

Mise en place des électrodes

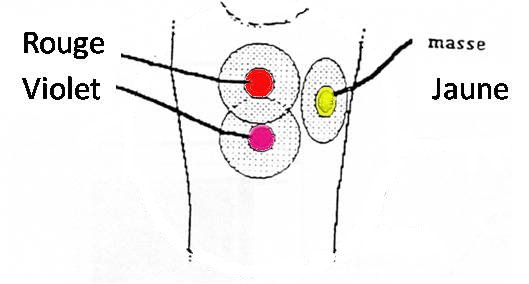

Nettoyer la peau avec un coton imbibé d'alcool et mettre en place les électrodes reliées à l'adaptateur en respectant le code couleur suivant pour la disposition (l'exemple présenté est celui des muscles des mollets) :

A droite : jaune A gauche : rouge au dessus du violet

Paramétrage du logiciel

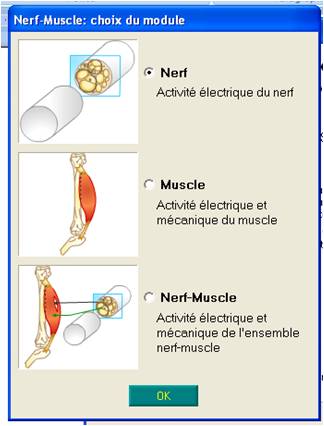

A l'ouverture du logiciel, sélectionner Muscle et cliquer sur "Ok".

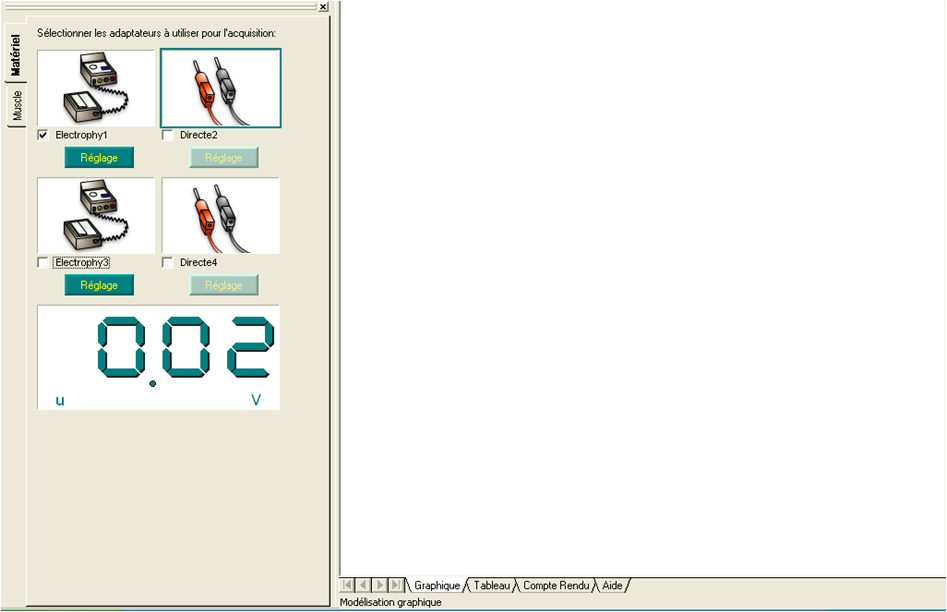

L'écran se présente de la façon suivante, avec à droite la fenêtre de mesure et à gauche la fenêtre de paramétrage.

Dans l'onglet Matériel, Sélectionner l'adaptateur Electrophy puis

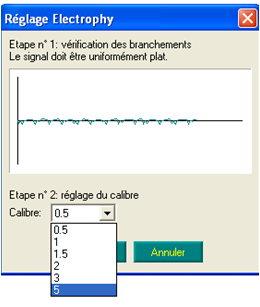

Régler le bouton sur l'adaptateur pour avoir un signal plat :
Choisir le calibre

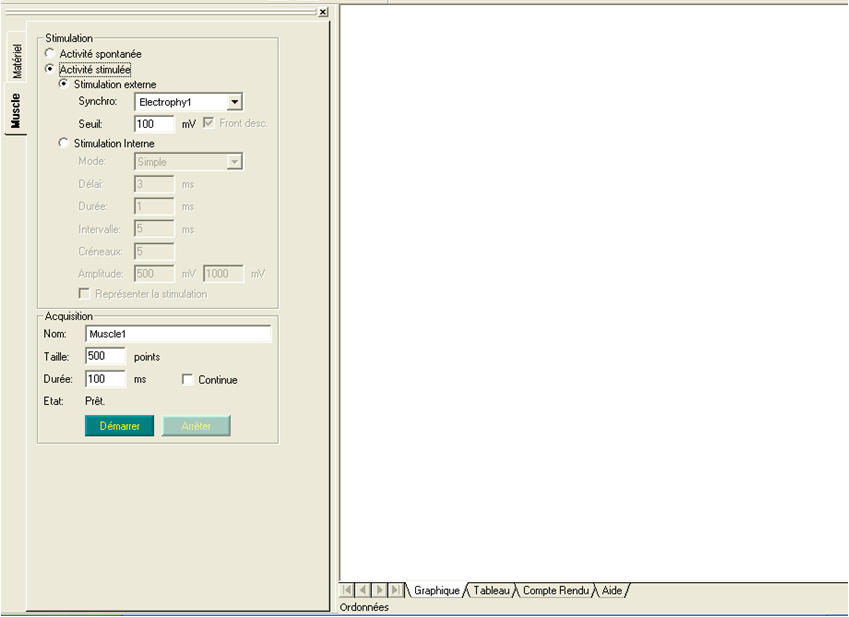

Passer ensuite dans l'onglet Muscle.

Sélectionner Activité spontanée puis régler la durée de la mesure. Attention : l'unité de temps est en ms.

Lancement de l'enregistrement

Cliquer sur .

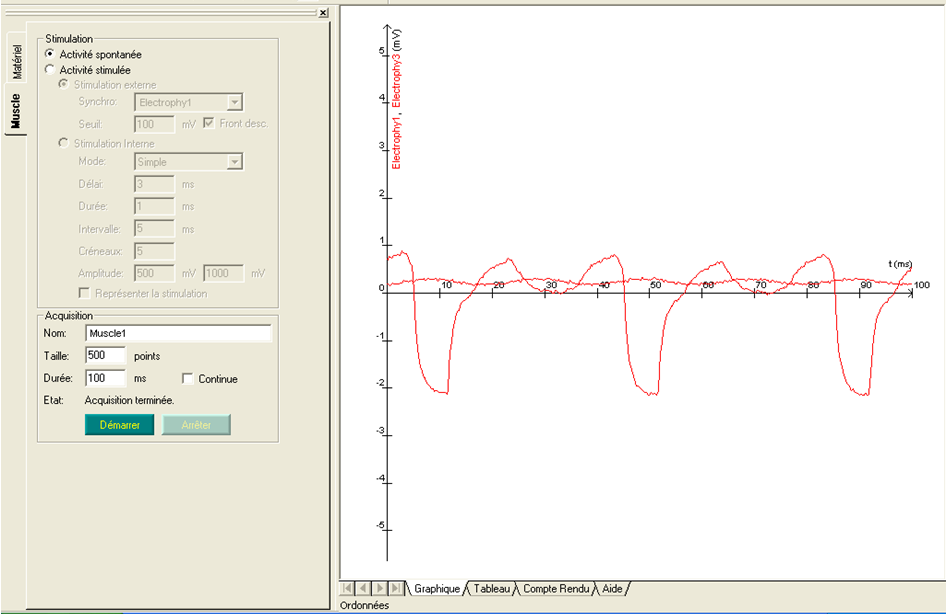

L'EMG est tracé dans l'écran graphique.
